Общая информация

BM1BT1-B представляет собой плату формата mini-ITX производства Т-Платформы со встроенным процессором Baikal T1 [¹], также известным как BE-T1000, K1925BM018, или же просто "тэшка".

Плата выполнена на текстолите с маской синего цвета.

BM1BT1-B устанавливается в ПК Таволга 2ВТ1, также известный как Таволга Терминал [²]. Основное назначение 2ВТ1 - тонкий клиент. Известно, что данный ПК также применяется в качестве блока управления информационным табло СУО [³] (предположительно одним из вариантов СУО Гамбит [⁴]).

Варианты исполнения

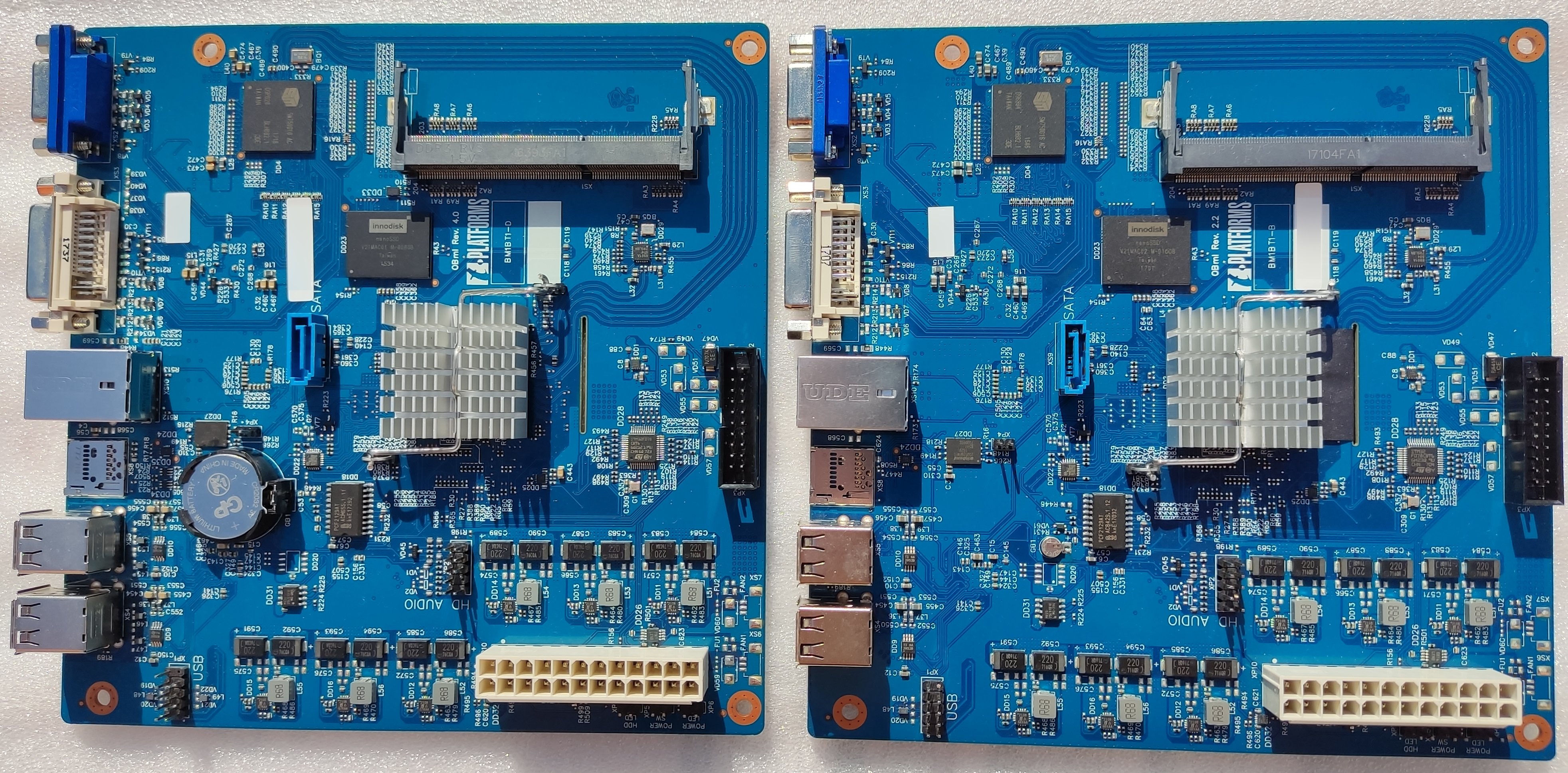

Известны две ревизии данной платы:

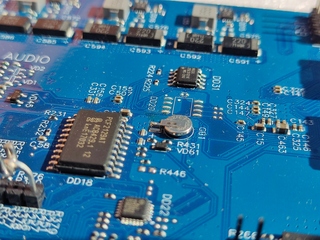

1. BM1BT1-B (revision 2.2) отличается компактной батарейкой RTC и наличием перемычки на обратной стороне вблизи чипа RTL8211.

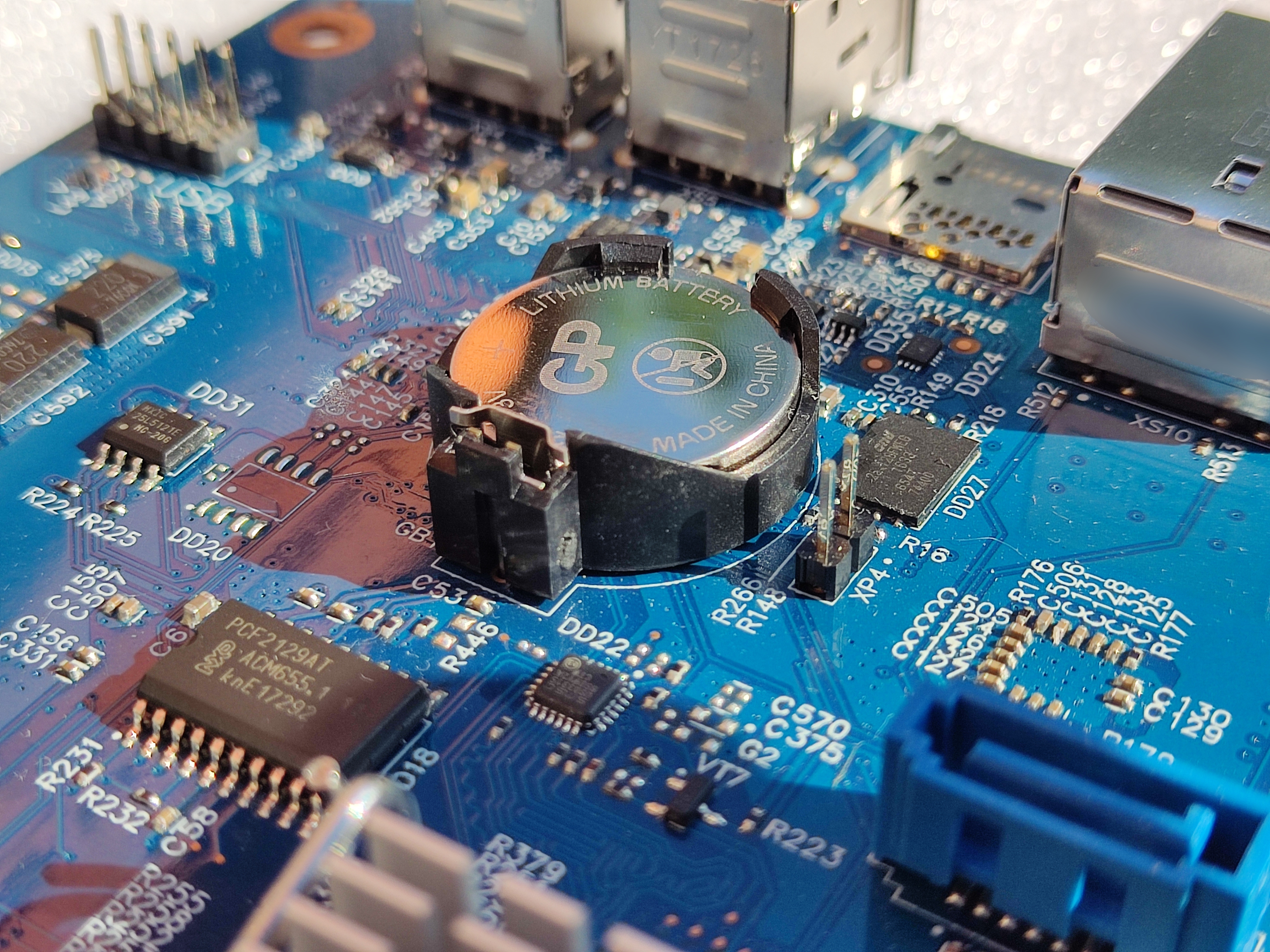

2. BM1BT1-D (revision 4.0) можно узнать по обычной батарейке RTC формата CR2302.

Среди разработчиков Т-Платформы плата также именуется Baikal mITX, T-Platforms mITX.

Компоненты

CPU

Baikal T1 - SoC на базе архитектуры MIPS с двумя ядрами типа MIPS Warrior P5600 частотой 1.2 GHz.

RAM

Для установки оперативной памяти на плате размещён единственный разъём под планку SO-DIMM DDR3. Поддерживается память исключительно типа DDR3-1600 (PC3-12800).

В разных источниках указан различный максимальный объём RAM - 4 Gb и 8 Gb. Фактический объём доступной памяти зависит от настроек загрузчика и конфигурации ОС.

Питание

Стандартный разъём питания ATX 24-pin указывает на то, что плата предназначается для desktop-сегмента.

Вариантов подключения напрямую к DC адаптеру питания не предусмотрено.

BMC

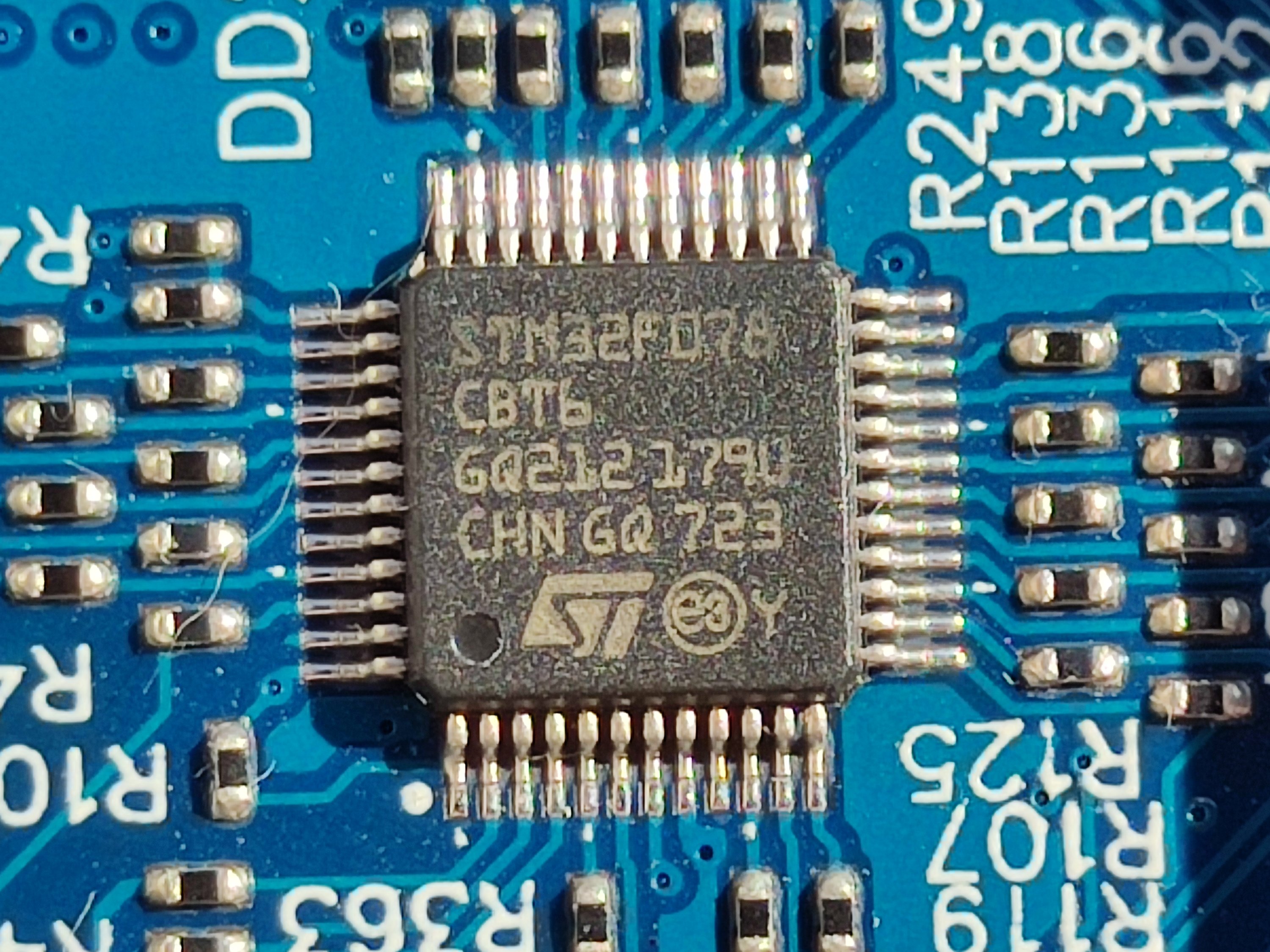

В качестве BMC используется микроконтроллер STM32F078[⁵].

Графические интерфейсы

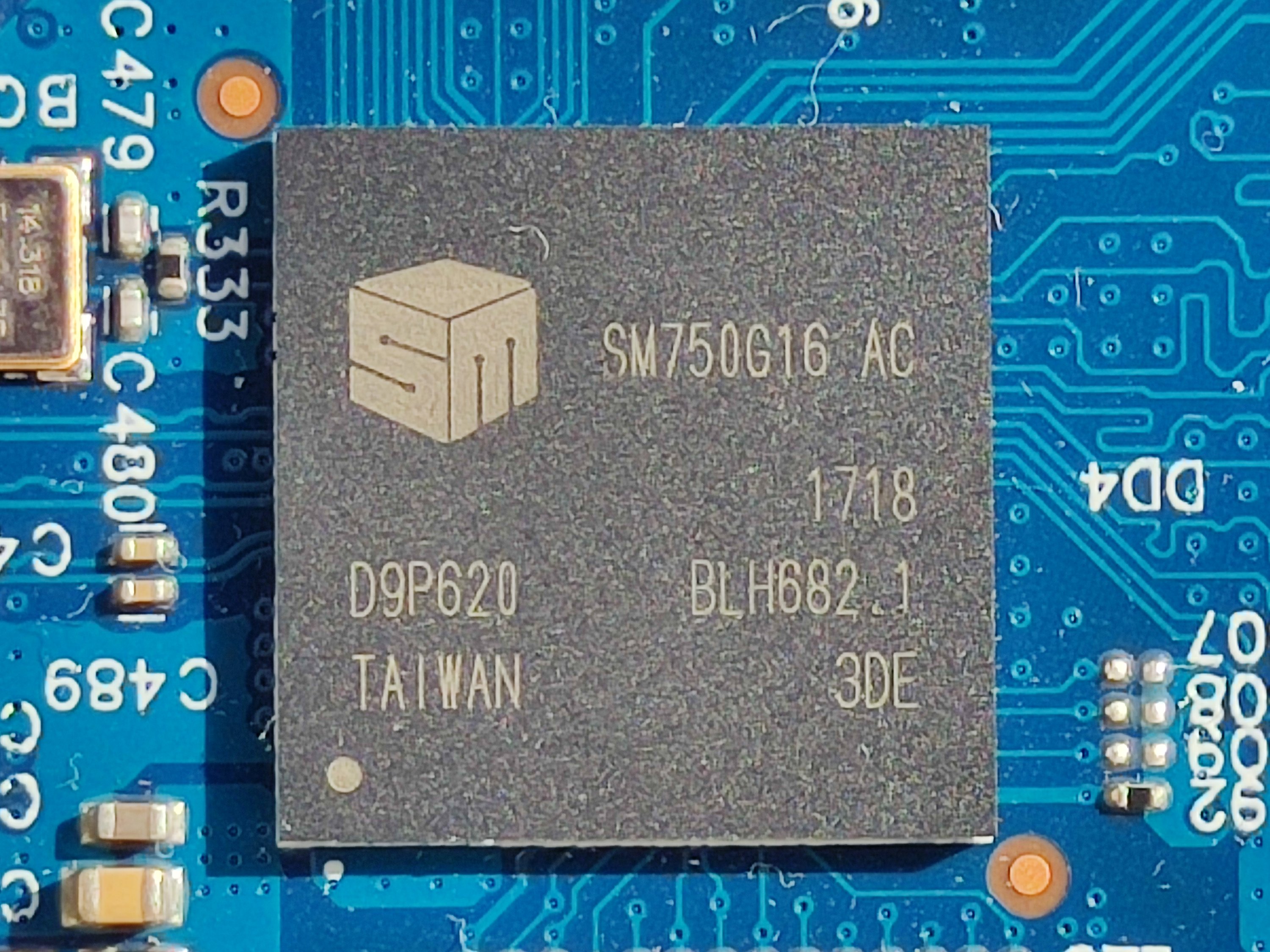

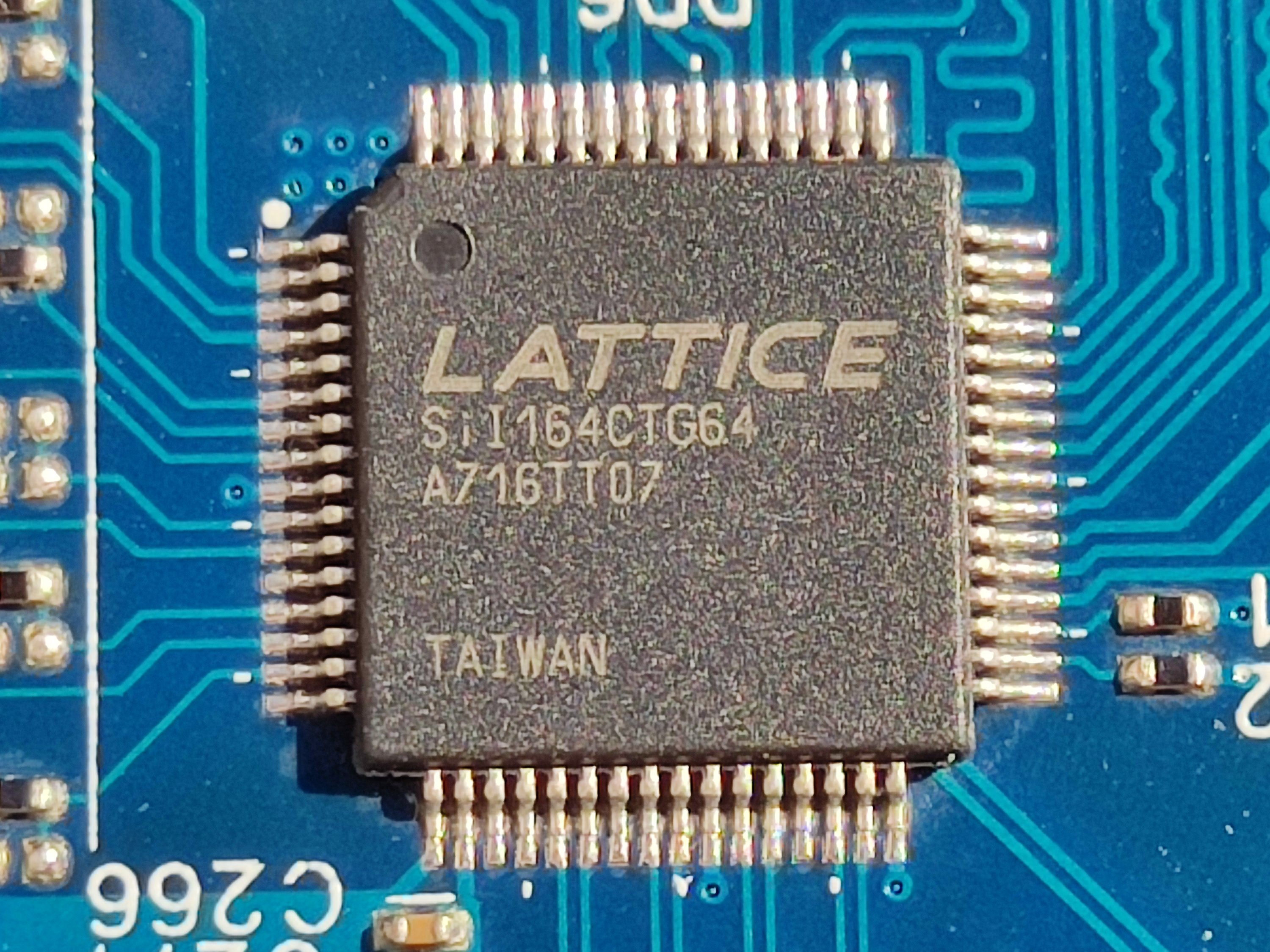

За вывод картинки отвечает бюджетный графический процессор SM750 от Silicon Motion. Для подключения монитора могут быть использованы интерфесы VGA и DVI. Работе последнего способствует чип SIL164CTG64, размещённый на обратной стороне платы.

USB

Доступны 6 портов USB 2.0 - 4 на задней панели, и ещё два можно подключить через стандартный 9-pin header.

Ethernet

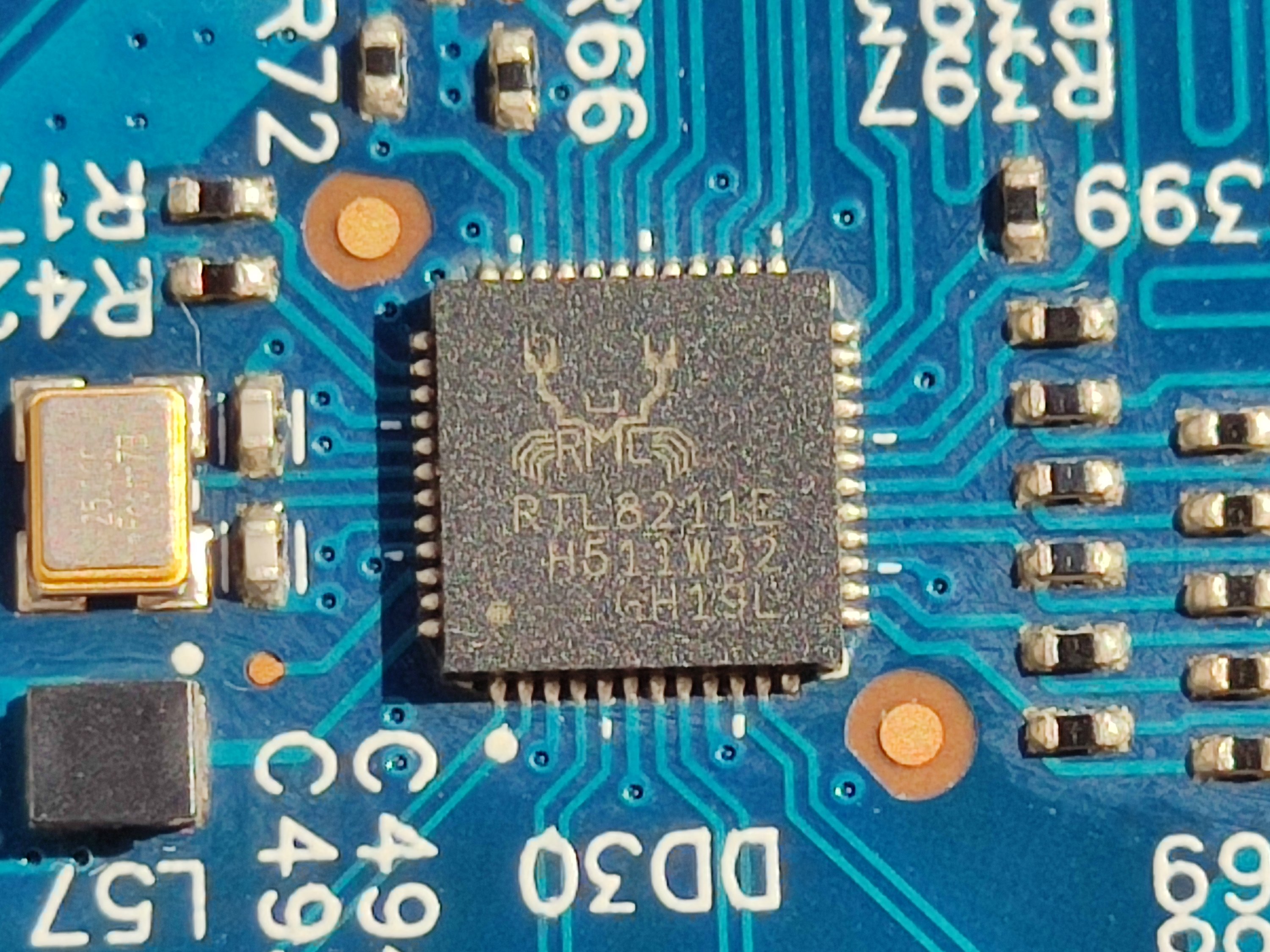

Установлен трансивер RTL8211E, обеспечивающий гигабитное сетевое подключение.

Звук

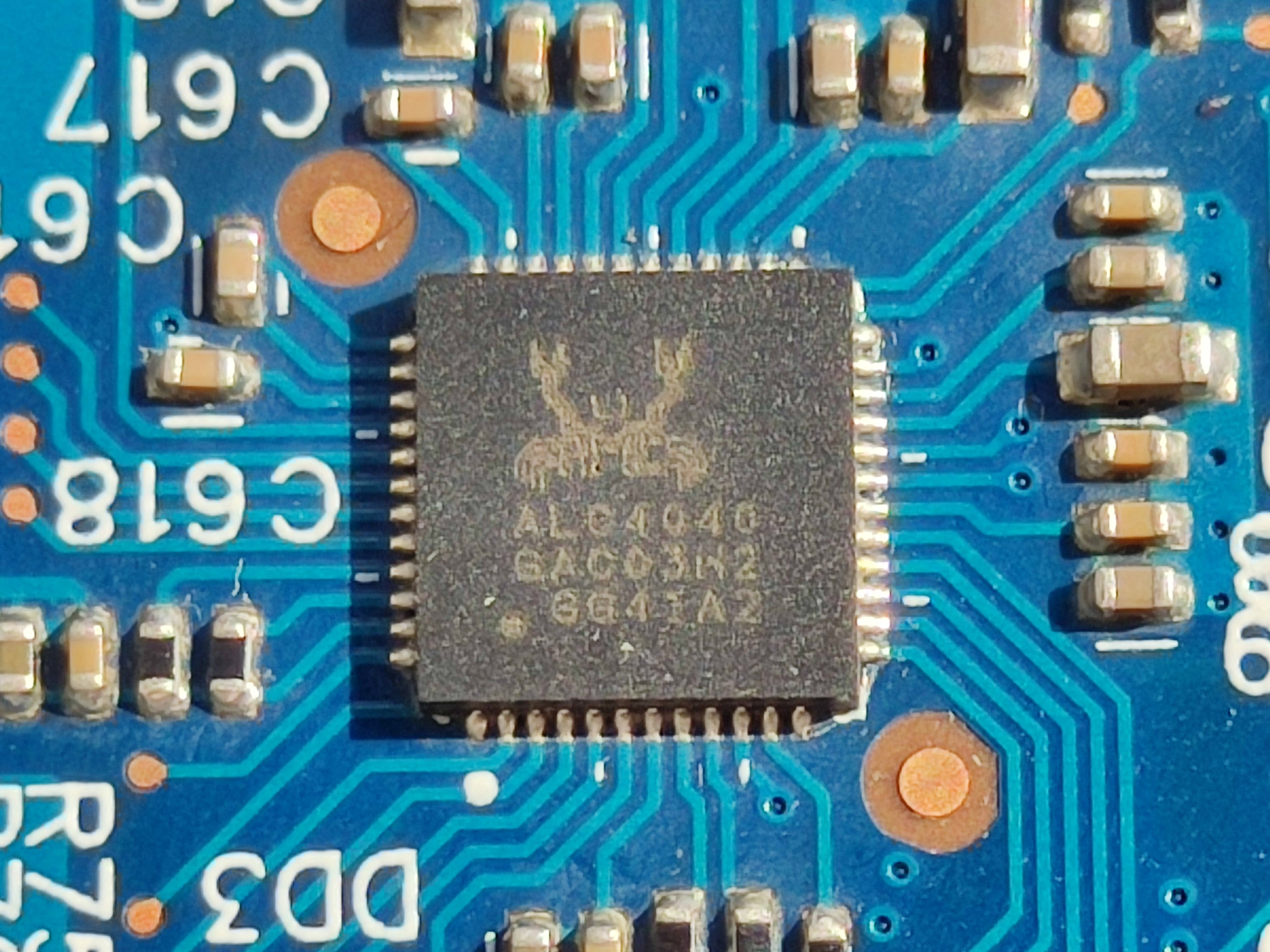

Наушники и микрофон можно подключить в разъёмы на корпусе, предварительно соединив их со звуковым чипом ACL4040 через стандартный HD Audio 9-pin header.

Хранение

Для размещения загрузчика и вспомогательных программ предназначена SPI flash Winbond W25Q128FW [⁶] объёмом 128 Mbit (DD27, корпус WSON 6x5, напряжение питания 1.8V).

Хранение данных ОС обеспечивает встроенный накопитель Innodisk nanoSSD 3ME3 [⁷] объёмом 16 Gb (DD33)

Помимо встроенного DoC, можно подключить дополнительные устройства хранения информации, а именно HDD или SSD с интерфейсом SATA (порт размещён на плате слева от CPU), а также карту памяти формата microSD (кард-ридер выведен на заднюю панель).

Где купить

BM1BT1-B представлена на рынке исключительно в составе ПК Таволга Терминал, и недоступна для приобретения по официальным каналам физическим лицам.

Вы можете попытаться найти данную материнскую плату на известной онлайн доске объявлений по ключевым словам "плата байкал". Основные варианты состояния могут быть следующими:

1. Новая плата в комлекте с заглушкой и радиатором (ЗИП)
2. Бывшая в использовании плата с частичным комплектом
3. Бывшая в использовании плата, прошедшая через процедуру частичной утилизации ПК Таволга Терминал (возможны физические повреждения)

По имеющейся в сети информации достаточно трудно сказать, сколько экземпляров платы было выпущено, и какая их часть всё ещё может лежать на складах в виде ЗИП.

Зачем мне нужна плата с процессором Байкал

Плата BM1BT1 была приобретена мной с целью получить новые навыки работы с SoC, в частности, основной интерес представляет установка современной ОС на базе Linux с дальнейшим переиспользованием девайса под личные нужды.

В следующих записях я планирую описать следующие вопросы:

1. Подключение консоли UART
2. Прошивка загрузчика и образа recovery
3. Сборка toolchain и ядра Linux
4. Подбор остальных комплектующих для сборки полноценного ПК
